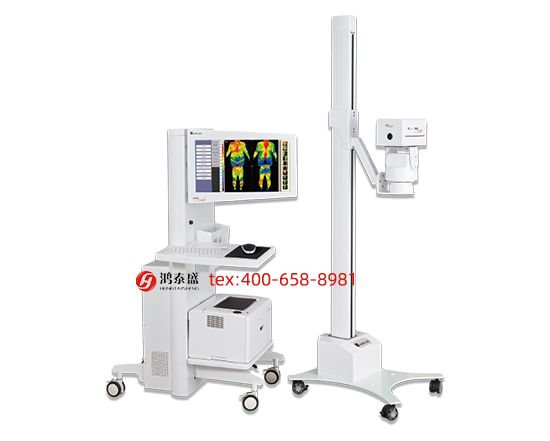

你了解醫用紅外熱像儀嗎？
發布時間：2020-03-24 10:20:03
紅外熱像儀是紅外傳感器的諸多應用中非常重要的一種應用，從剛開始只作為軍用高科技產品，現在已經越來越普遍地走向工業、醫用、民用市場。那么醫用紅外熱像儀是什么測試原理呢？
所有高于-273℃的物體都會發出紅外輻射。利用某種電子裝置將物體表面的溫度分布轉換成人眼可見的圖像，并以不同顏色顯示物體表面溫度分布的技術稱之為紅外熱成像技術，這種電子裝置稱為紅外熱像儀。醫用紅外熱像儀也是同樣的道理。
醫用紅外熱像儀是利用紅外探測器、光學成像物鏡和光機掃描系統接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元上，在光學系統和紅外探測器之間，有一個光機掃描機構對被測物體的紅外熱像進行掃描，并聚焦在單元或分光探測器上，由探測器將紅外輻射能轉換成電信號，經放大處理、轉換或標準視頻信號通過電視屏或監測器顯示紅外熱像圖。
這種熱像圖與物體表面的熱分布場相對應，但實際被測目標物體各部分紅外輻射的熱像分布圖由于信號非常弱，與可見光圖像相比，缺少層次和立體感，因此，在實際過程中為更有效地判斷被測目標的紅外熱分布場，常采用一些輔助措施來增加儀器的實用功能，如圖像亮度、對比度的控制，實標校正，偽色彩描繪等高線和直方進行數學運算和處理等。
需要說明的是，同一目標的熱圖像和可見光圖像是不同的，它不是人眼所能看到的可見光圖像，而是目標表面溫度分布圖像，或者說，紅外熱圖像是人眼不能直接看到目標的表面溫度分布，變成人眼可以看到的代表目標表面溫度分布的熱圖像。
