解析醫用紅外熱像儀的物理結構
發布時間：2021-04-01 18:36:35
醫用紅外熱像儀通過其原理可以定量評估人體的亞健康和亞臨床狀況，有助于判斷問題，同時可以對重大問題和風險提供預警，秉承“早發現，早診斷和早治療”理念。
一、信號放大和轉換處理電路
醫用紅外熱像儀包括：信號放大和轉換處理電路包括前置放大器，運算放大器，開關電路和A/D轉換電路。低噪聲前置放大器是整個信號處理系統中最關鍵的部分。由于它直接與紅外傳感器耦合，因此其信號非常微弱，并且必須是紅外傳感器的噪聲極限。前置放大器具有以下特性：
低噪聲：紅外傳感器冷卻后，其固有噪聲非常低。因此，前置放大器的噪聲必須低于紅外傳感器的噪聲水平。
高增益：在低放大器噪聲的情況下，高增益可以提高系統的靈敏度，并且可以將其調整為最佳值。輸入阻抗和源電阻的值相對接近，這也可以提高增益，但前提是不產生信號失真。同時，它還應具有良好的低頻響應特性。
大動態范圍：隨著信號幅度的變化，前置放大器具有良好的線性特性，這受傳感器的噪聲水平和所需的最大輸出限制。放大后的電信號以低阻抗輸出，可以防止雜散干擾的影響和電纜的分布電容對信號高頻分量的衰減，并具有良好的頻率響應特性。
二、計算機圖像處理
計算機數據的獲取和圖像處理由實用軟件完成。軟件功能如下：
1、文件功能：負責管理文件操作，文件讀寫，圖像訪問，復制，刪除，打印，命令操作等。2、圖像處理功能：主要包括圖像增強，濾波，平滑，銳化，各種線性和非線性變換，正負圖像切換，多重顯示，三維顯示。
3、溫度測量：測量并顯示點，線和面的溫度值和分布，矩形區域的平均溫度以及任何區域的溫度測量，溫度直方圖，等溫區域的顯示等。
4、圖像采集和存儲：普通相機和自動記錄相機模式，軟，硬盤記錄，彩色打印輸出。

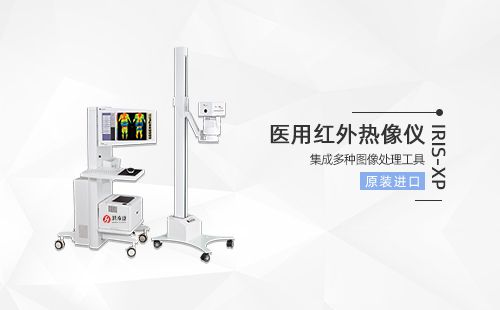

醫用紅外熱像儀采集人的紅外輻射并轉換數字信號以形成偽彩色熱圖。醫生使用特殊的分析軟件來分析熱圖，以確定人類病變的位置，問題的性質以及疾病的程度，從而為臨床診斷提供可靠的依據。
